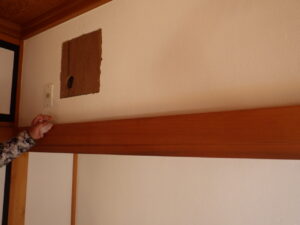

1. 施工前（室内）

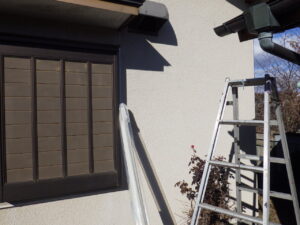

2. 施工前（屋外）

室外機の設置場所を確認します。風通し・排水・通行の邪魔にならない位置を見ながら、据付け場所を決めていきます。

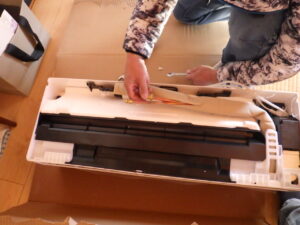

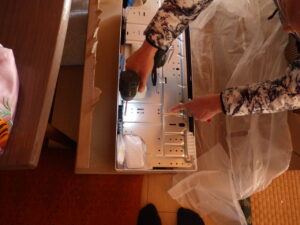

3. 室内機の開梱・配管の準備

室内機を開梱し、配管（冷媒管）・ドレンホース・連絡線の取り回しを確認します。
配管は折れ・つぶれが出ないよう、曲げは丁寧にクセ付けしていきます。

4. 据付板（背板）まわりの作業

壁に据付板（背板）を固定していきます。ここがズレると室内機が傾いたり、配管に負担がかかるため、
しっかり固定します。

5. 冷媒管のフレア加工

冷媒管は接続部をフレア加工して接続します。切断面のバリ取り→フレア加工まで規定寸法を守って作業し、
ガス漏れの原因にならないよう仕上がりを確認します。

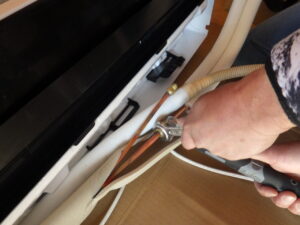

6. 室内機側：冷媒管の接続（締付）

フレアナットを手締め→トルクレンチで本締めして、室内機側の配管接続を行います。
締め付け過ぎも良くないため、当たりを見ながら確実に締めていきます。

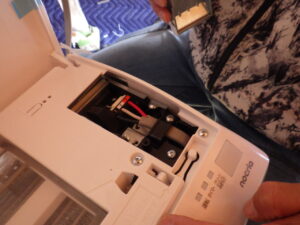

7. 室内機側：配線接続

室内機の端子台へ連絡線を接続します。番号（端子）違いは運転不良の原因になるため、
一本ずつ確認しながら確実に結線します。

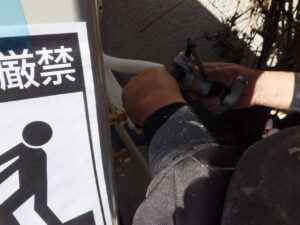

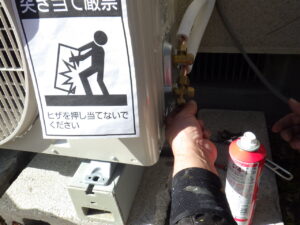

8. 室外機側：配管接続

室外機側も同様にフレア接続して締付けします。配管の保温材（断熱材）もずれが出ないよう整えて、結露対策も行います。

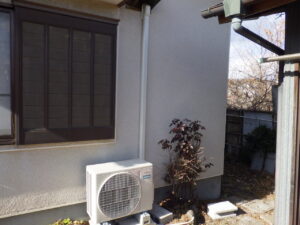

9. 施工後（屋外）

室外機の設置が完了です。水平を確認し、振動が出にくいよう据付けて仕上げました。

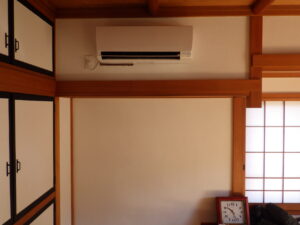

10. 施工後（室内）

室内機の取り付け完了です。最後に試運転を行い、冷暖房運転・風量・異音・排水（ドレン）などを確認して完工となります。
