お世話になります。

イープラスの石川です。

本日は、宇都宮市にて店舗エアコンの新設工事を行いました。

店舗内に新しく壁掛けエアコンを設置するため、室内機の取付位置を確認しながら、据付板の取り付け、配管穴の開口、配管接続、室外機設置、試運転まで進めていきます。

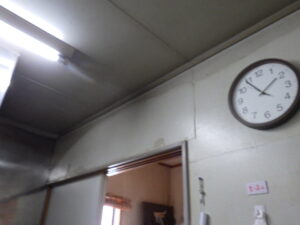

↓店舗内の壁面にエアコンを新設する前の状態です。

こちらの壁面に、新しくエアコンを取り付けていきます。

まずは室内機の取付位置を確認し、配管を外部へ通す位置や、室外機までの配管ルートを確認していきます。

店舗で使用するエアコンは使用時間が長くなることも多いため、取付位置や風の流れ、メンテナンスのしやすさも考えながら作業を進めます。

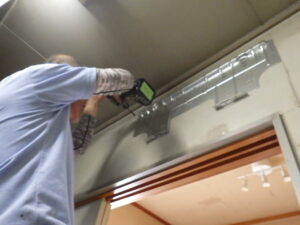

↓　室内機を固定するための据付板を取り付けていきます。

据付板は、エアコン本体を支える大切な部材です。
取り付け位置がずれてしまうと、室内機が傾いたり、排水の流れが悪くなったりする原因になります。

そのため、水平を確認しながら位置を合わせ、ビスでしっかりと固定していきます。

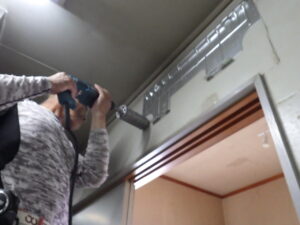

↓　据付板の取り付け後、コアドリルで配管穴を開けていきます。

室内機から室外機へつなぐ冷媒配管・ドレンホース・連絡電線を通すため、壁に配管穴を開けていきます。

写真では、コアドリルを使用して開口作業を行っています。

配管穴は、室内側から外部側へ向かって、わずかに下がるように勾配を意識して開けます。
これは、エアコン使用時に発生する結露水を、ドレンホースから外へきちんと流すためです。

勾配が悪いと、室内側への水漏れにつながることがあるため、配管穴の開口はとても重要な工程になります。

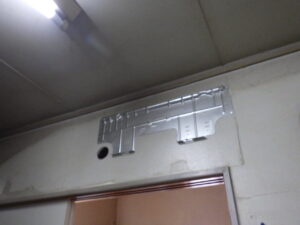

↓　据付板の取り付け・配管穴開口完了になります。

据付板の固定と、配管穴の開口が完了しました。

室内機を取り付ける前に、据付板がしっかり固定されているか、配管穴の位置に問題がないかを確認します。

この段階で位置を確認しておくことで、室内機の取り付けや配管接続をスムーズに進めることができます。

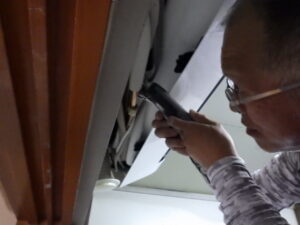

↓　室内機側で配管の接続を行っている様子になります。

室内機を据付板に掛け込み、冷媒配管・ドレンホース・連絡電線を接続していきます。

冷媒配管は、接続部分に不具合があるとガス漏れの原因になるため、配管の先端を整え、必要な加工を行ったうえで接続します。

また、ドレンホースは排水に関わる部分です。
折れやつぶれがないように確認しながら、結露水が外へしっかり流れるように施工していきます。

見えにくい部分の作業になりますが、エアコンを長く安心して使うためには大切な工程です。

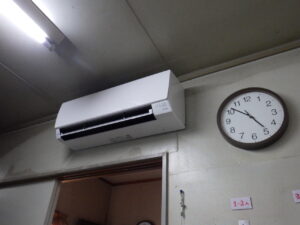

↓室内機の取り付けが完了しました。

取り付け後は試運転を行い、冷房・暖房の運転確認、風量、異音の有無などを確認します。

エアコンは取り付けて終わりではなく、正常に運転するかを確認するところまでが大切です。

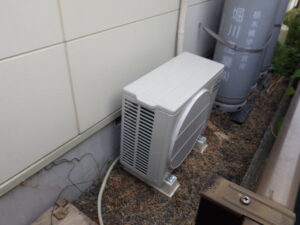

↓外部では、室外機を設置しました。

室外機は、安定した場所に設置し、配管接続を行います。
本体が不安定な状態だと運転時の振動や異音につながることがあるため、設置状態を確認しながら固定します。

室内機と室外機の接続、運転確認まで完了し、問題なく使用できる状態になりました。

本日の作業は、以上で終了になります。お疲れ様でした。







今日のbefore　after



before　　　　　　　　　　　　　　　　　after

　　　





本日の工事ポイント

今回の店舗エアコン新設工事では、室内機の据付位置と配管穴の開口位置を確認しながら作業を進めました。

特に大切なのは、室内機を水平に取り付けること、配管穴に適切な勾配をつけること、冷媒配管やドレンホースを確実に接続することです。

エアコン工事は、見た目には本体を取り付けるだけに見えますが、配管や排水の施工状態によって、効き具合や水漏れリスクが変わってきます。

設置後も安心して使用していただけるよう、ひとつひとつ確認しながら施工を行いました。
